BMT도비 - 선반, 밀링 실습시 칩이 사방으로 튄다

heyman1313
부산기계공고 테크톤 챌린지
Issue
2021-07-05
Total Slide Show
선반, 밀링 가공시 칩이 사방으로 튀어 청소가 힘들어진다.
heyman1313
2021-07-06 10:14:15
Problem Definition
Slide Show
작업시 칩이 사방으로 많이 튀어 청소가 어렵다
heyman1313
2021-07-06 12:00:17
Concept Design
Slide Show
칩이 튀는 부분을 아크릴판으로 막는다.
자석과 유연한 막대를 이용해 원하는 위치에 위치시킬 수 있다.
당면과제 아이디어 : 굵고 코팅된 아크릴판을 기계에 대어 칩을 아래로 떨어뜨린다.
heyman1313
2021-07-06 12:01:10
Improving the Idea
Slide Show
굵고 코팅된 아크릴판을 기계에 대어 칩을 아래로 떨어뜨린다.
heyman1313
2021-07-06 15:34:52
Detail Design
Slide Show
상세 설계
heyman1313
2021-07-07 09:15:37
Manufacturing Design
Slide Show

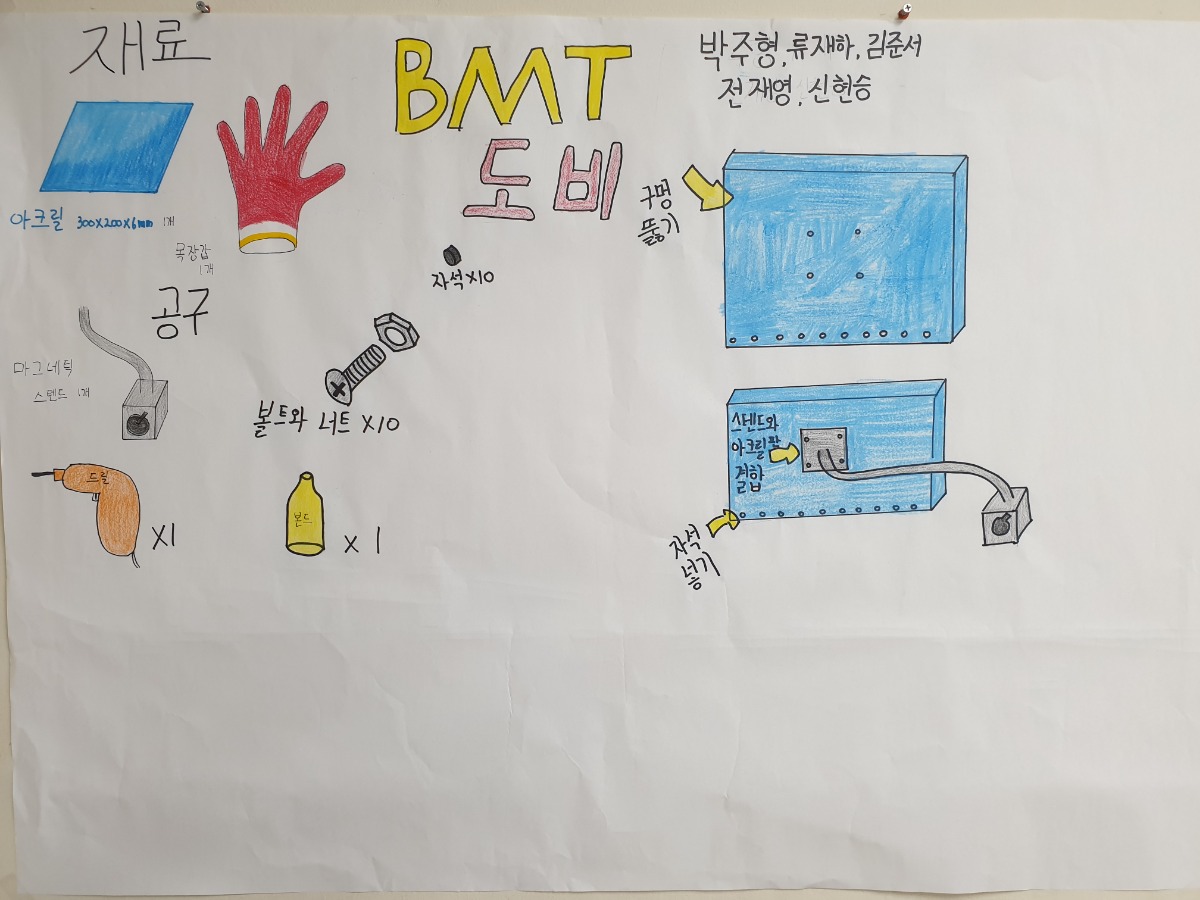

생산 설계도
heyman1313
2021-07-07 09:16:57
Purchasing Materials
Slide Show
재료 구입
heyman1313
2021-07-07 09:18:53
Making a Product
Slide Show

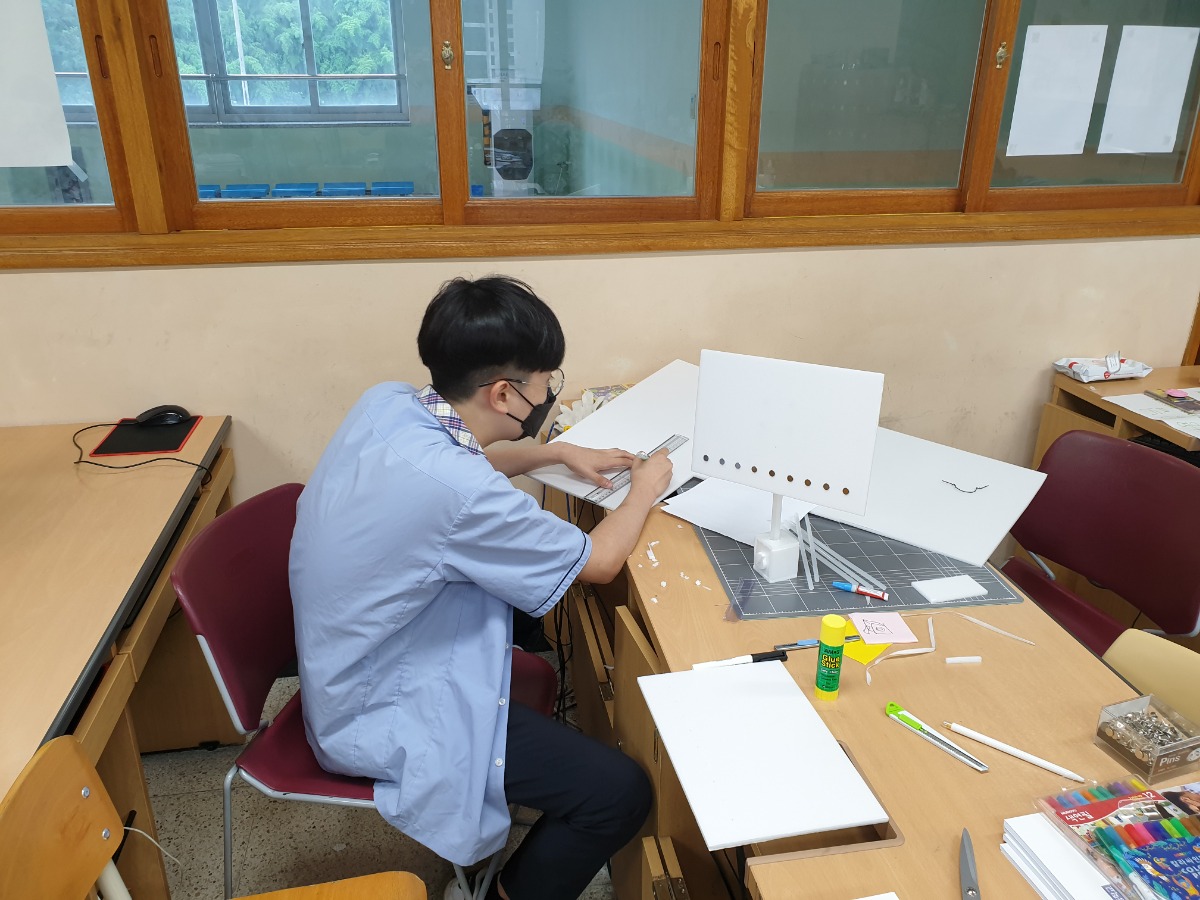

제품 만들기
heyman1313
2021-07-07 09:37:33
Making a Product
Slide Show
제품 만들기2
heyman1313
2021-07-07 10:31:20
Product Description
Slide Show

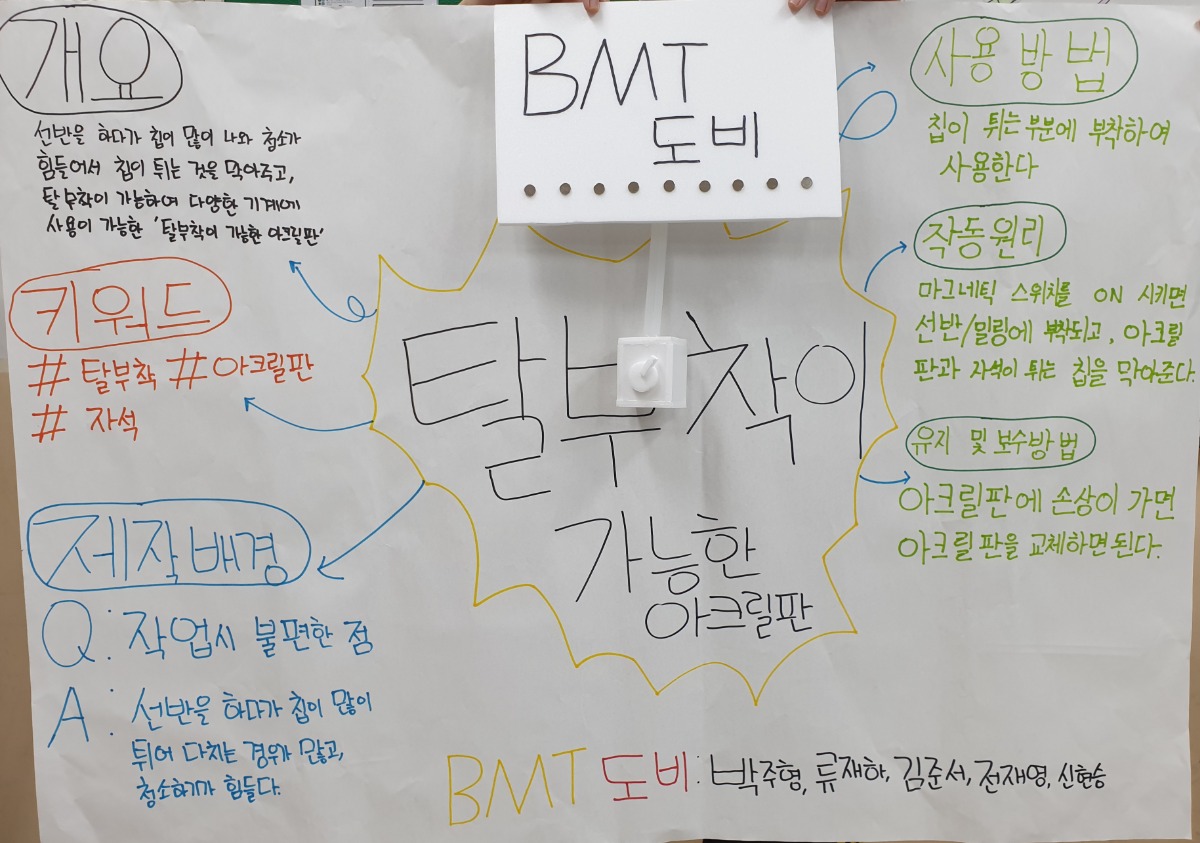

제품 설명서
heyman1313
2021-07-07 10:31:51
Installing Product
Slide Show

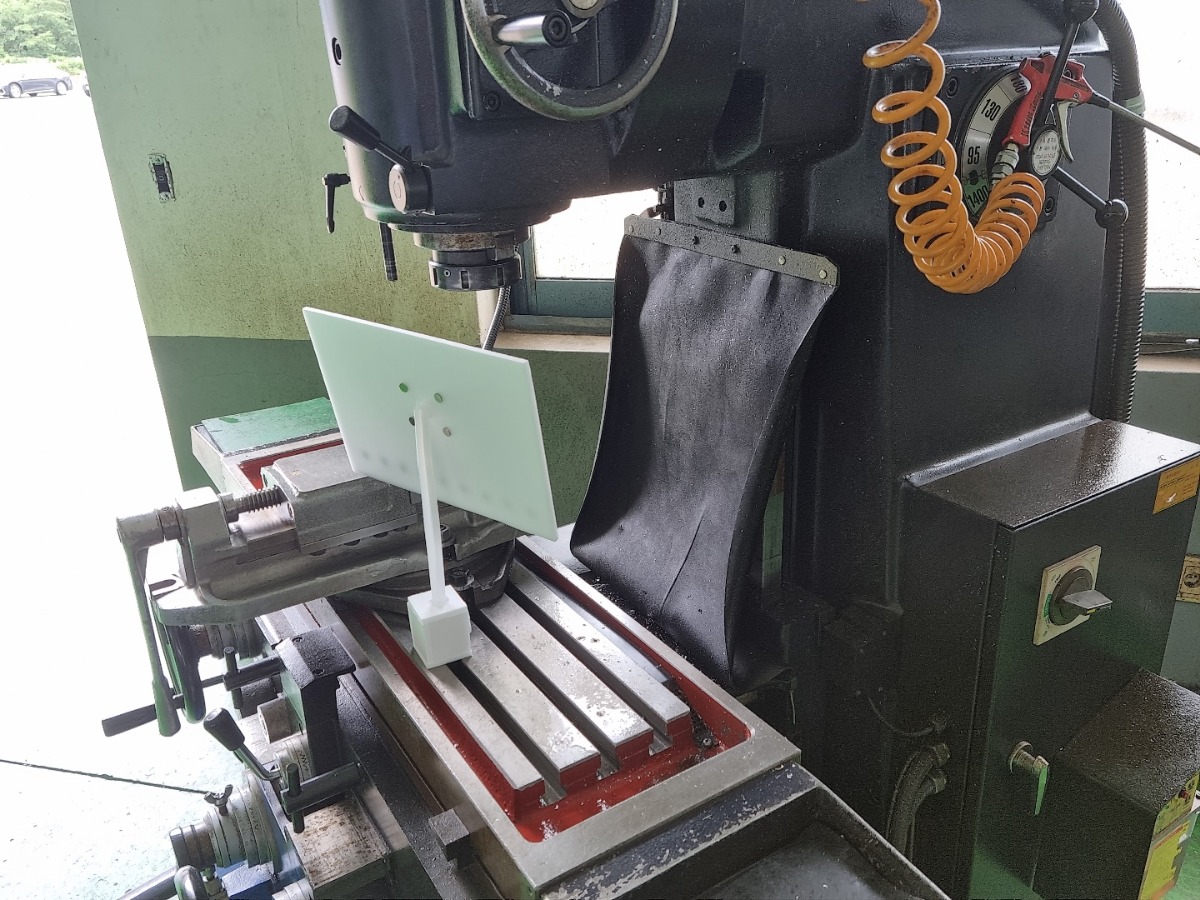

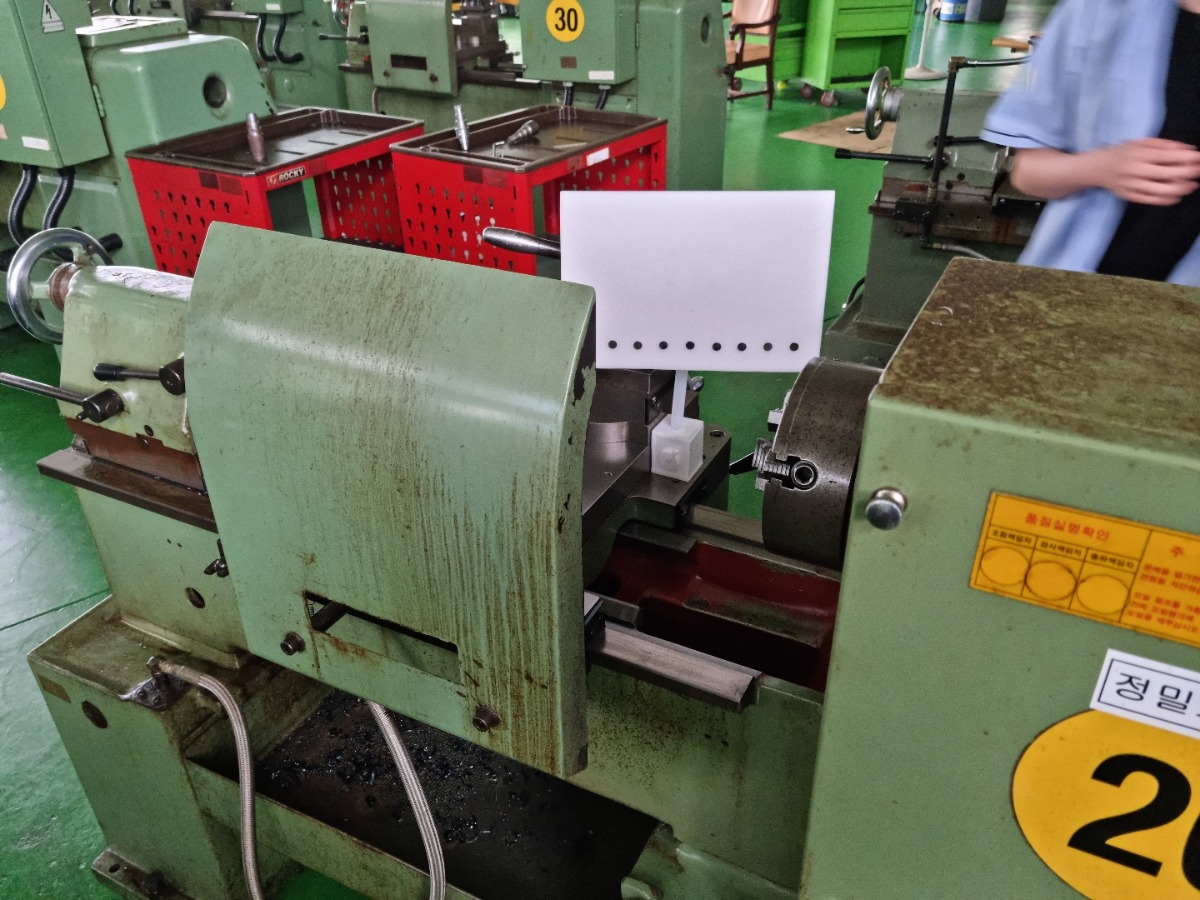

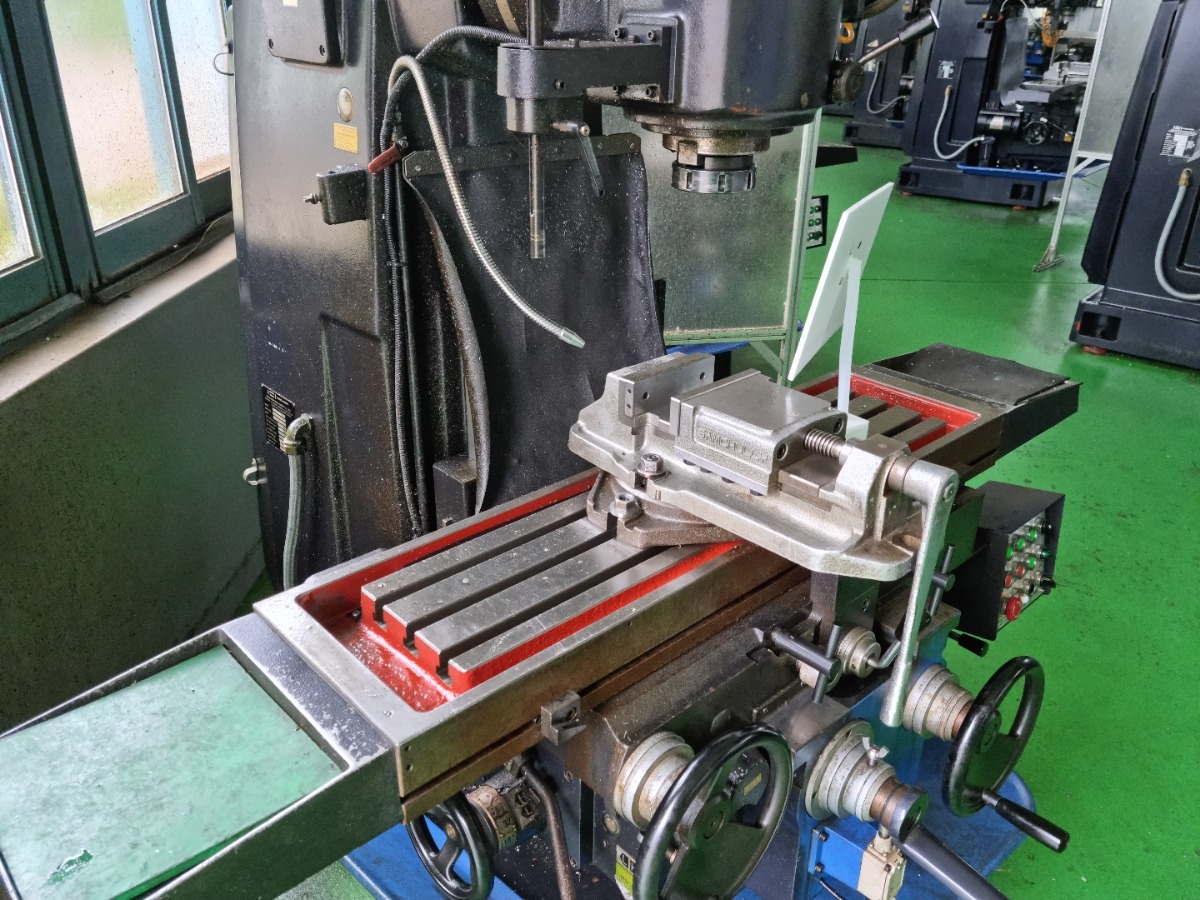

제품 사용
heyman1313
2021-07-07 10:32:42
Solution
Slide Show

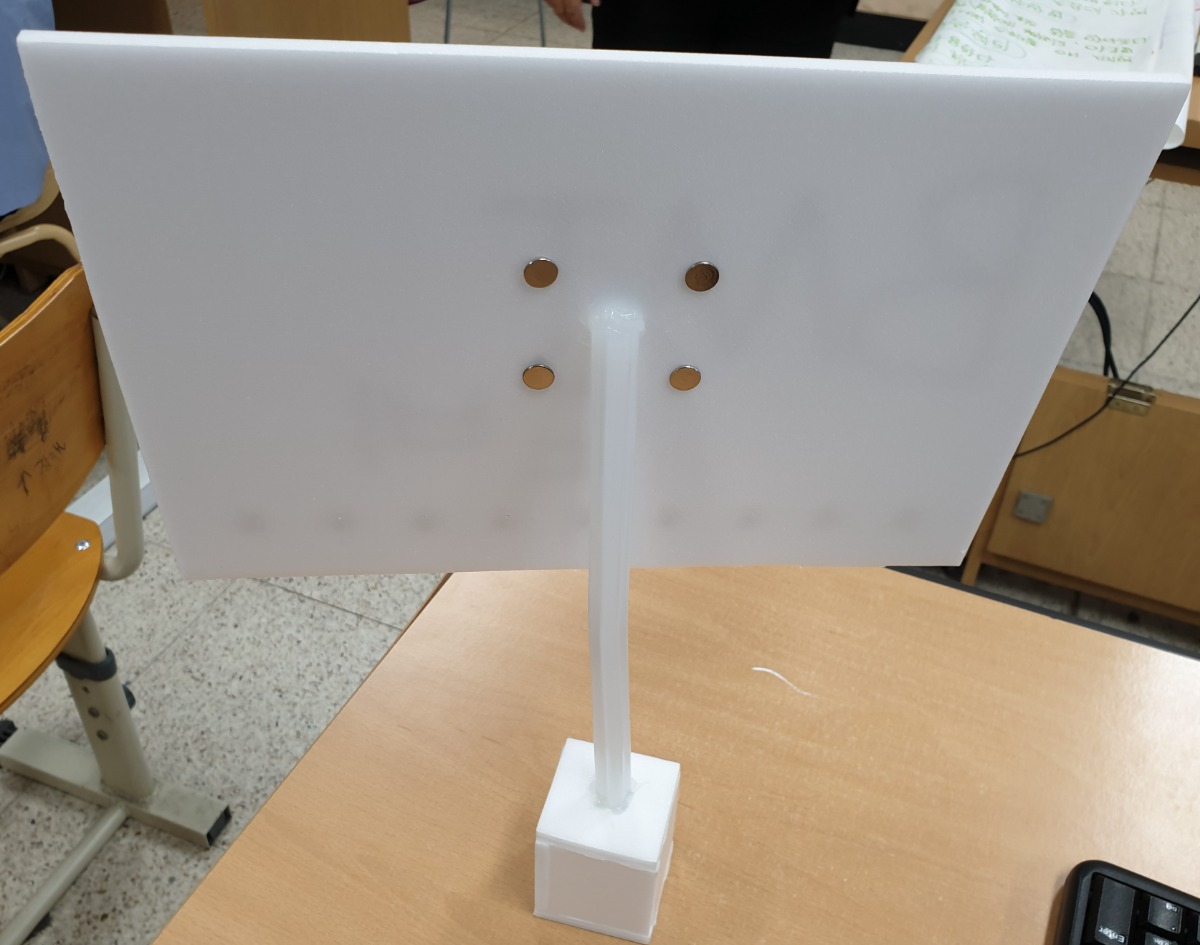

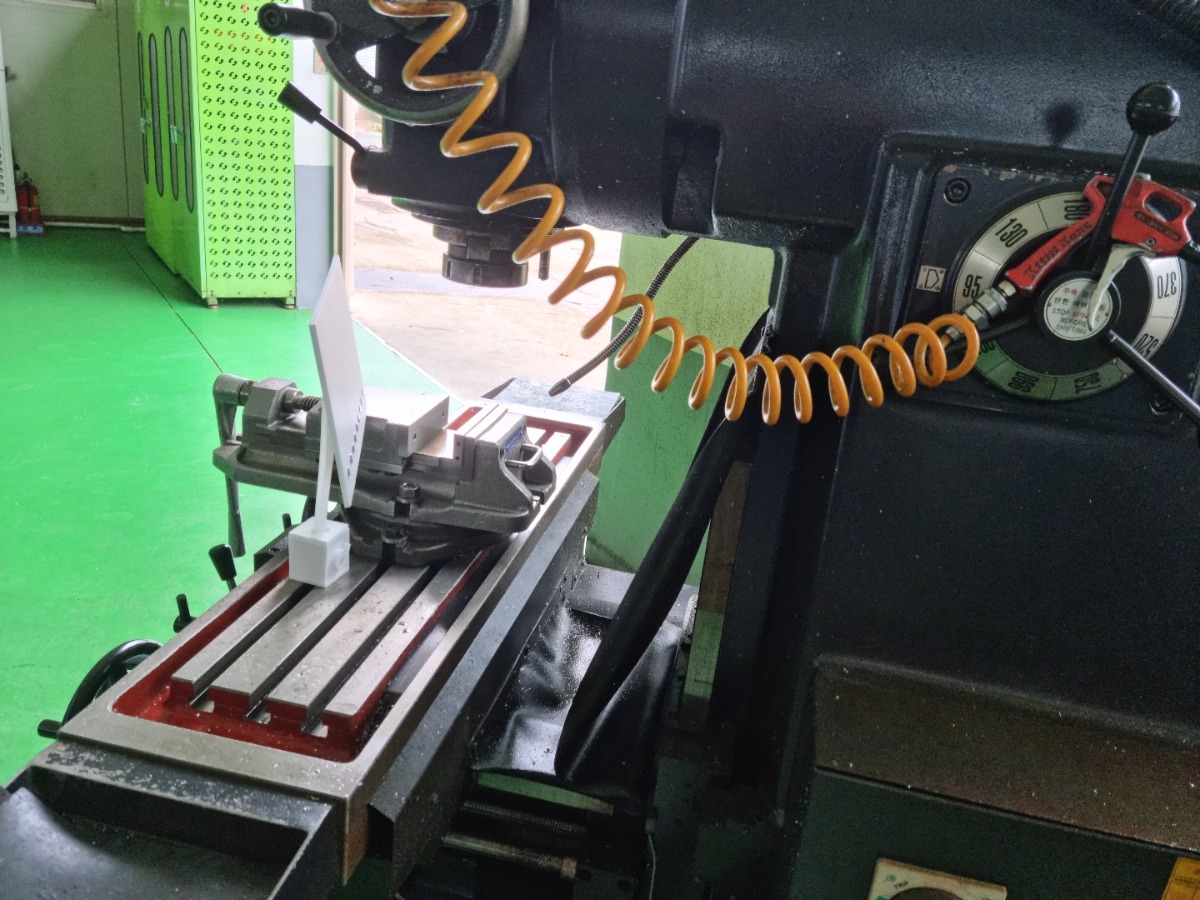

탈부착 가능한 아크릴판(BMT 도비) 제품
